Модель: MLC-AKMJ
Наименование: Трёхфазные конденсаторы фильтра переменного тока цилиндрического типа
1. Высокая стабильность и высокая надёжность
2. Конструкция сухого типа

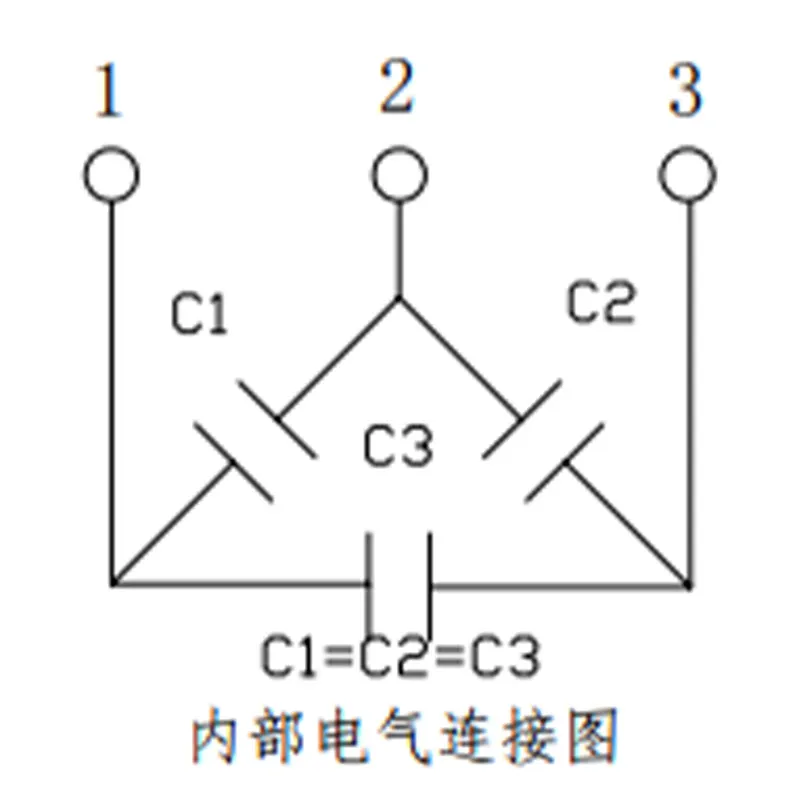

3. Гибкий и удобный монтаж, возможен выбор схемы соединения треугольником или звездой
4. Отличные характеристики самовосстановления
Применяются в оборудовании большой мощности, таком как источники бесперебойного питания, импульсные источники питания, преобразователи частоты, инверторы, источники питания, совместно с реактором L образуют многоступенчатую LC-фильтрующую цепь, устраняют гармонические искажения, обеспечивают компенсацию реактивной мощности и повышают коэффициент мощности сети.
| Применяемые стандарты | GB/T 17702 (IEC 61071) | |
| Конструкция | Намотка из металлизированной полипропиленовой плёнки, безындукционная обмотка | |
| Способ герметизации | Металлический корпус, заливка смолой | |
| Диапазон ёмкости (Cn) | 3×10 μF – 3×230 μF | |
| Допустимое отклонение ёмкости | ±5% (J), ±10% (K) | |
| Номинальное напряжение (Un) | 450 V.AC – 850 V.AC | |
| Электрическая прочность | Между выводом и корпусом | 2Urms+2000 V.AC, минимум 3000 V.AC (10 s, 50 Hz) |
| Между выводами | 2.15Urms, 10 s (20±5℃) | |
| Тангенс угла диэлектрических потерь (tan δd) | ≤0.0020 (100 Hz, 20±5℃) | |
| Сопротивление изоляции (IR×Cn) | 5000 s (20℃, 100 V.DC, 60 s) | |
| Климатическая категория | 40/85/21 | |
| Диапазон рабочих температур | -40℃ – +85℃ (θhotspot≤85℃) | |
| Ожидаемый срок службы | 100000 h (Un, θhotspot≤70℃, △C/C≤15%) | |
| Класс огнестойкости | UL94-V0 | |

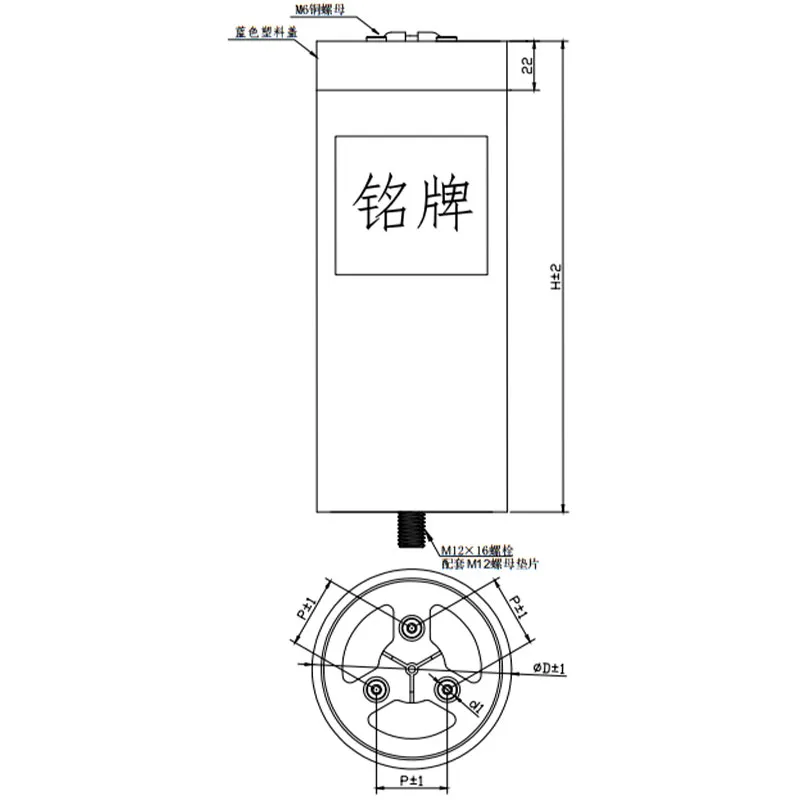

| D=76mm | D=86mm | D=96mm | D=116mm | D=136mm |
| P=32mm | P=32mm | P=40mm | P=50mm | P=60mm |
| d1=12 | d1=12 | d1=14 | d1=14 | d1=16 |

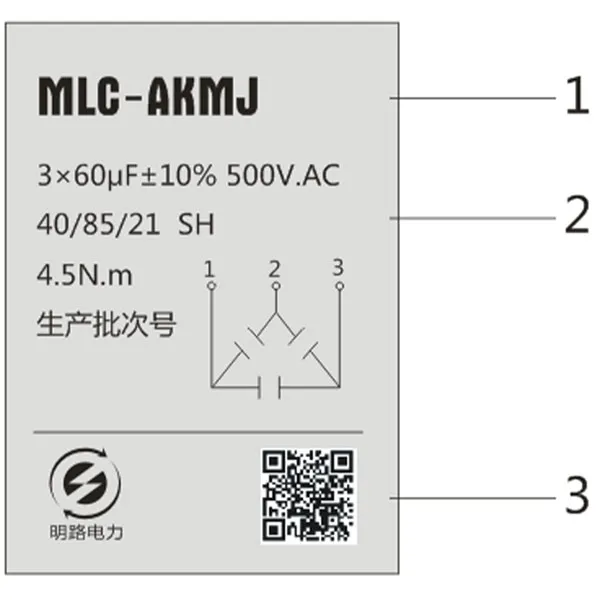

| Номер | Пункт |
| 1 | Серия продукции |
| 2 | Ёмкость, допустимое отклонение ёмкости, номинальное напряжение, климатическая категория, момент затяжки выводов, номер производственной партии и другие сведения |
| 3 | Товарный знак продукции и этикетка с QR-кодом |
| P/N | Cn（uF） | ΦD (mm) | H (mm) | Imax (A) | Ipeak (kA) | ESR(mΩ)@ 1kHz | Ls (nH) | Rth
(k/W) |
Weight
(Kg) |
| Urms=450V.AC Un=640V.AC | |||||||||
| 1270045051*** | 3×38 | 76 | 152 | 3×45 | 1.2 | 3×2.3 | 80 | 3.6 | 1.0 |
| 1570045051*** | 3×50 | 76 | 182 | 3×44 | 1.2 | 3×2.2 | 90 | 3.4 | 1.1 |
| 1870045051*** | 3×60 | 76 | 212 | 3×43 | 1.2 | 3×2.2 | 100 | 3.1 | 1.3 |
| 1970045051*** | 3×65 | 86 | 182 | 3×51 | 1.6 | 3×1.9 | 90 | 2.9 | 1.5 |
| 2470045051*** | 3×80 | 86 | 212 | 3×52 | 1.7 | 3×1.9 | 100 | 2.8 | 1.6 |
| 3070045051*** | 3×100 | 96 | 212 | 3×57 | 2.1 | 3×1.7 | 100 | 2.3 | 2.0 |
| 3670045051*** | 3×120 | 116 | 182 | 3×70 | 3.3 | 3×1.4 | 90 | 2.0 | 2.6 |
| 4270045051*** | 3×140 | 116 | 212 | 3×71 | 3.3 | 3×1.4 | 100 | 1.9 | 2.9 |
| 5170045051*** | 3×170 | 136 | 182 | 3×80 | 4.8 | 3×1.3 | 90 | 1.6 | 3.5 |
| 6070045051*** | 3×200 | 136 | 212 | 3×80 | 4.8 | 3×1.3 | 100 | 1.5 | 3.9 |
| Urms=500V.AC Un=710V.AC | |||||||||
| 1470050051*** | 3×48 | 76 | 182 | 3×43 | 1.2 | 3×2.3 | 90 | 3.3 | 1.2 |
| 1670050051*** | 3×55 | 76 | 212 | 3×43 | 1.2 | 3×2.4 | 100 | 3.1 | 1.3 |
| 1870050051*** | 3×62 | 86 | 182 | 3×50 | 1.6 | 3×1.9 | 90 | 2.9 | 1.5 |
| 2370050051*** | 3×78 | 86 | 212 | 3×50 | 1.6 | 3×2.0 | 100 | 2.7 | 1.7 |
| 2870050051*** | 3×78 | 96 | 212 | 3×56 | 1.9 | 3×1.8 | 100 | 2.3 | 2.0 |
| 3670050051*** | 3×120 | 116 | 182 | 3×69 | 3.0 | 3×1.4 | 90 | 2.0 | 2.5 |
| 4370050051*** | 3×145 | 116 | 212 | 3×70 | 3.0 | 3×1.5 | 100 | 1.9 | 2.9 |
| 6070050051*** | 3×200 | 136 | 212 | 3×80 | 4.3 | 3×1.3 | 100 | 1.5 | 4.0 |
| Urms=550V.AC Un=780V.AC | |||||||||
| 8460055051*** | 3×28 | 76 | 182 | 3×47 | 1.8 | 3×2.3 | 90 | 3.4 | 1.2 |
| 1070055051*** | 3×35 | 76 | 212 | 3×47 | 1.7 | 3×2.3 | 100 | 3.1 | 1.4 |
| 1070055051*** | 3×37 | 86 | 182 | 3×55 | 2.5 | 3×2.0 | 90 | 2.9 | 1.5 |
| 1470055051*** | 3×47 | 86 | 212 | 3×55 | 2.4 | 3×1.9 | 100 | 2.7 | 1.6 |
| 1670055051*** | 3×58 | 96 | 212 | 3×62 | 3.1 | 3×1.7 | 100 | 2.3 | 2.0 |
| 2170055051*** | 3×70 | 116 | 182 | 3×73 | 4.8 | 3×1.5 | 90 | 2.0 | 2.5 |
| 2570055051*** | 3×85 | 116 | 212 | 3×75 | 4.7 | 3×1.4 | 100 | 1.9 | 2.9 |
| 3070055051*** | 3×100 | 136 | 182 | 3×76 | 4.7 | 3×1.4 | 90 | 1.7 | 3.4 |
| 3770055051*** | 3×125 | 136 | 212 | 3×80 | 6.8 | 3×1.3 | 100 | 1.5 | 3.9 |
| P/N | Cn（uF） | ΦD (mm) | H (mm) | Imax (A) | Ipeak (kA) | ESR(mΩ) @1kHz | Ls (nH) | Rth
(k/W) |
Weight
(Kg) |
| Urms=690V.AC Un=980V.AC | |||||||||
| 6060069051*** | 3×20 | 76 | 182 | 3×45 | 1.6 | 3×2.8 | 90 | 3.4 | 1.2 |
| 7260069051*** | 3×24 | 76 | 212 | 3×45 | 1.5 | 3×2.7 | 100 | 3.1 | 1.4 |
| 7860069051*** | 3×26 | 86 | 182 | 3×52 | 2.1 | 3×2.3 | 90 | 2.9 | 1.5 |
| 9660069051*** | 3×32 | 86 | 212 | 3×53 | 2.1 | 3×2.2 | 100 | 2.7 | 1.7 |
| 1270069051*** | 3×41 | 96 | 212 | 3×59 | 2.6 | 3×2.0 | 100 | 2.3 | 2.0 |
| 1870069051*** | 3×60 | 116 | 212 | 3×72 | 4.0 | 3×1.6 | 100 | 1.9 | 2.9 |
| 2170069051*** | 3×70 | 136 | 182 | 3×80 | 5.7 | 3×1.4 | 90 | 1.5 | 3.4 |
| 2570069051*** | 3×85 | 136 | 212 | 3×80 | 5.5 | 3×1.4 | 100 | 1.4 | 4.7 |
| Urms=850V.AC Un=1200V.AC | |||||||||
| 4260085051*** | 3×14 | 76 | 182 | 3×43 | 1.3 | 3×3.3 | 90 | 3.4 | 1.2 |
| 5460085051*** | 3×18 | 76 | 212 | 3×43 | 1.3 | 3×3.2 | 100 | 3.1 | 1.3 |
| 6960085051*** | 3×23 | 86 | 212 | 3×51 | 1.8 | 3×2.6 | 100 | 2.7 | 1.7 |
| 9060085051*** | 3×30 | 96 | 212 | 3×57 | 2.2 | 3×2.3 | 100 | 2.3 | 2.0 |
| 1070085051*** | 3×35 | 116 | 182 | 3×69 | 3.4 | 3×1.9 | 90 | 2.0 | 2.5 |
| 1370085051*** | 3×45 | 116 | 212 | 3×70 | 3.5 | 3×1.8 | 100 | 1.9 | 2.9 |
| 1570085051*** | 3×50 | 136 | 182 | 3×80 | 5.0 | 3×1.5 | 100 | 1.5 | 3.4 |
| 1870085051*** | 3×63 | 136 | 212 | 3×80 | 5.0 | 3×1.5 | 100 | 1.5 | 4.7 |
Примечание: Uw — фактическое рабочее напряжение, Un — номинальное рабочее напряжение, θhotspot — температура самой горячей точки.
В процессе эксплуатации конденсаторов на срок их службы влияет множество факторов, таких как напряжение, температура, ток, гармоники сети, освещение или излучение, а также другие неизвестные факторы. Приведённая ниже кривая ожидаемого срока службы учитывает только зависимость от напряжения и температуры и основана на положительных результатах длительных испытаний на долговечность, после чего ожидаемый срок службы конденсатора при различных режимах работы рассчитан по теоретической формуле расчёта ожидаемого срока службы.
Таким образом, кривая ожидаемого срока службы служит только ориентиром при выборе конденсатора и не отражает фактический срок службы конденсатора, а также не является требованием по гарантии.
Примечания:
1. Если высота эксплуатации над уровнем моря превышает 2000 м, следует учитывать влияние высоты на конвекционное охлаждение и внешнюю изоляцию.
2. Другие серии по ёмкости, напряжению и размерам могут быть изготовлены по индивидуальным требованиям заказчика.
3. Подробный перечень спецификаций и параметров можно найти на официальном сайте компании либо получить у торгового персонала по телефону или электронной почте.
